一、贴片机各部件的名称及功效

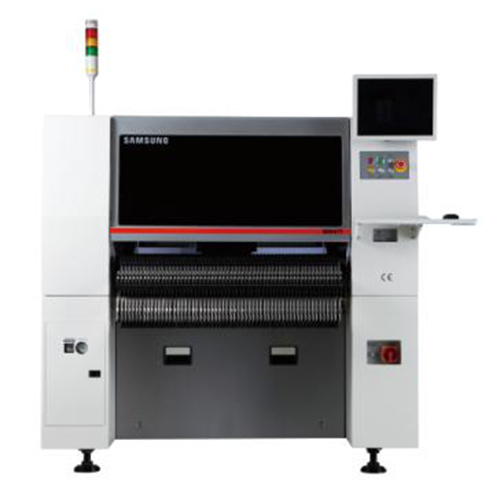

1. 主机

1.1 主电源开关(Main Power Switch)：开启或关闭主机电源

1.2 视觉显示器(Vision Monitor)：显示移动镜头所得的图像或元件和记号的识别情况。

1.3 操作显示器(Operation Monitor)：显示机械操作的VIOS软件屏幕，如操作历程中泛起过失或有问题时，在这个屏幕上也显示纠正信息。

1.4 警告灯(Warning Lamp)：指示贴片机在绿色、黄色和红色时的操作条件。

绿色：机械在自动操作中

黄色：过失(回归原点不可执行，拾取过失，识别故障等)或联锁爆发。

红色：机械在紧急停止状态下(在机械或YPU停止按钮被按下)。

1.5 紧急停止按钮(Emergency Stop Button)：按下这按钮马上触发紧急停止。

2. 事情头组件(Head Assembly)

事情头组件：在XY偏向(或X偏向)移动，从供料器中拾取零件和贴装在PCB上。

事情头组件移入手柄(Movement Handle)：当伺服控制解除时，你可用手在每个偏向移动，当用手移动事情头组件时通常用这个手柄。

3. 视觉系统(Vision System)

移动镜头(Moving Camera)：用于识别PCB上的记号或照位置或坐标跟踪。

独立视觉镜头(Single-Vision Camera)：用于识别元件，主要是那些有引脚的QPF.

背光部件(Backlight Unit)：当用独立视觉镜头识别时，从背部照射元件。

激光部件(Laser Unit)：通过激光束可用于识别零件，主要是片状零件。

多视像镜头(Multi-Vision Camera)：可一次识别多种零件，加速识别速度。

4. 供料平台(FeederPlate)：

带装供料器、散装供料器和管装供料器(多管供料器)，可装置在贴片机的前或后供料平台。

5. 轴结构(Axis Configuration)

X轴：移动事情头组件跟PCB传送偏向平行。

Y轴：移动事情头组件跟PCB传送偏向笔直。

Z轴：控制事情头组件的高度。

R轴：控制事情头组件吸嘴轴的旋转。

W轴：调解运输轨的宽度。

6. 运输轨部件(Conveyor Unit)

6.1主挡板(Main Stopper)

6.2定位针 (Locate Pins)

6.3Push-in Unit(入推部件)

6.4边沿夹具 (Edge Clamp)

6.5上推平板 (Push-up Plate)

6.6上推顶针 (Push-up Pins)

6.7入口挡板 (Entrance Stopper)

7. 吸嘴站(Nozzle Station)：允许吸嘴的自动交换，总共可装载16个吸嘴，7个标准和9个可选吸嘴。

8. 气源部件(Air Supply Unit)

包括空气过滤器、气压调理按钮、气压表。

9. 输入和操作部件(Data Input and Operation Devices)

9.1YPU ( Programming Unit) 编程部件

Ready按钮：异常停止的解除和伺服系统爆发作用。

9.2键盘( Keyboard )各键的功效

（1）:用于获得目前选项的资助信息

（2）:PCB生产转型时使用

（3）:转换体例目标(元件信息、贴装信息等)

（4）:转换副视窗(形状、识别等信息)

（5）:用于跳至数据地点

（6）:辅助调解时使用

（7）:设定命据库

（8）:视觉显示实物轮廓

（9）:照位置

（10）:坐标跟踪

Tab:各视窗间转换

Insert ,Delete :改变副视窗各参数

↑↓→←：光标移动及文页UP/Down移动

Space Bar(空档键)：操作期间暂
；(再按解除暂停)

注意：

（1） 掌握各部件的名称，跟机械实物比照，可指出哪个部件的名称及基本作用。

（2）请问当爆发紧急情况时，应按哪个按钮，警告灯的状态以及操作显示器的显示情况

二、宁静操作规程

宁静地操作贴片机最基本的就是操作者应有最准确的判断，应遵循以下的基本宁静规则：

1. 机械操作者应接受正确要领下的操作培训。

2. 检查机械，更换零件或修理及内部调解时应关电源(对机械的检修都必须要在按下紧急按钮或断电源情况下进行。

3. 确使“读坐标”和进行调解机械时YPU(编程部件)在你手中以随时
；卸。

4. 确使“联锁”宁静设备坚持有效以随时停止机械，机械上的宁静检测等都不可以跳过、短接，不然极易泛起人身或机械宁静事故。

5. 生产时只允许一名操作员操作一台机械。

6. 操作期间，确使身体各部分如手和头等在机械移动规模之外。

7. 机械必须有正确接地〈真正接地，而不是接零线〉。

8. 不要在有燃气体或极脏的情况中使用机械。

注意：

（1） 未接受过培衙魅者严禁上机操作。

（2）操作设备需以宁静为第一，机械操作者应严格按操作规范操作机械，不然可能造成机械损坏或危害人身宁静。

（3）机械操作者应做到小心、细心。
